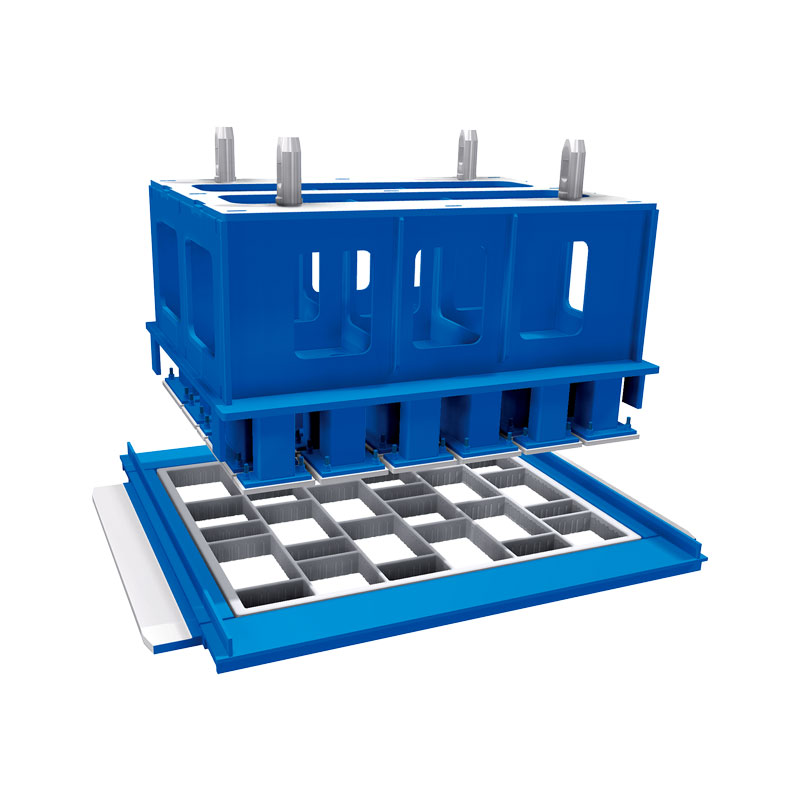

Brolæggerform

Som den professionelle producent vil vi gerne give dig brolæggerstøbning. QGM brolæggerstøbeform anvender lavkulstoflegeret højstyrke karbureringsstål og integrerer præcis ledningsskæreteknologi højpræcisions CNC-behandlingsteknologi og 3D-scanningsteknologi for at give kunderne støbetilpasning. Disse teknologier kan designe en forfængelighed af konturer og geometriske former. Dens frigang på 0,3-0,4 mm, med præcise lodrette hjørner og glatte sidevægge. Udlæggere produceret af QGM er nemme at afforme, høj præcision, ingen grater omkring. Forme kan realisere digitalt design med fri overflade, og trykplader udveksler design.

For at sikre støbeformens holdbarhed anvender QGM-udlæggerformen karbuneringsbehandling., støbeforme og trykplader er hærdet 60-63HRC, og mirnimuim-hærdningsdybden er 1,2 m. I henhold til kundernes ønsker kan støbeformen designes og fremstillet ved svejsning eller modulær gevindlåsning.

Vi tilbyder asfaltudlæggere af høj kvalitet til alle typer maskiner og værktøjsfittings i følgende design:

A) FORM DESIGN FLAME SKÆRING

Snævre banetykkelser er mulige

Optimal udnyttelse af skimmelsvampen

Maskinafhængig stempelsko frigang på 0,2-0,5 mm

Modkoniske sidevægge er mulige

Ingen holderiller nødvendige

Typisk design for flerlags produktionsmaskineri

Valgfrit trække ark design

Ved digitalisering kan frit overfladedesign realiseres

Opvarmeligt stempelskodesign levedygtigt

B)FORM DESIGN FRÆST

Gælder alle konturer og geometrier

Tolerancer i formkassen under +/-0,3 mm

Maskinafhængig stempelsko frigang på 0,2-0,5 mm

Præcise lodrette, vinklede og glatte sidevægge

Nem afformning

Høj pasformsnøjagtighed

Pladsholdere i alle mulige designs mulige

Valgfrit trække ark design

Ved digitalisering kan frit overfladedesign realiseres

Opvarmeligt stempelskodesign levedygtigt

Bær beskyttelse til alle fortovsforme som følger:

A)KARBURISERING(62-68 HRC)

Formkasse og stempelsko hærdet (62-68 HRC)

Hårdhedsgennemtrængning min. 1,2 mm

B)NITRERING (62-68 HRC)

Formboks og stempelsko nitreret (62-68 HRC)

Hårdhedsgennemtrængning min. 0,4 mm

Næppe nogen indre belastning sammenlignet med forme behandlet ved karburering

Anbefales til små banetykkelser

Højere konturnøjagtighed i forhold til forme behandlet ved karburering

Efter kundens krav kan vores forme designes og fremstilles i svejse- eller modulære skruegevindlåsemetoder.
