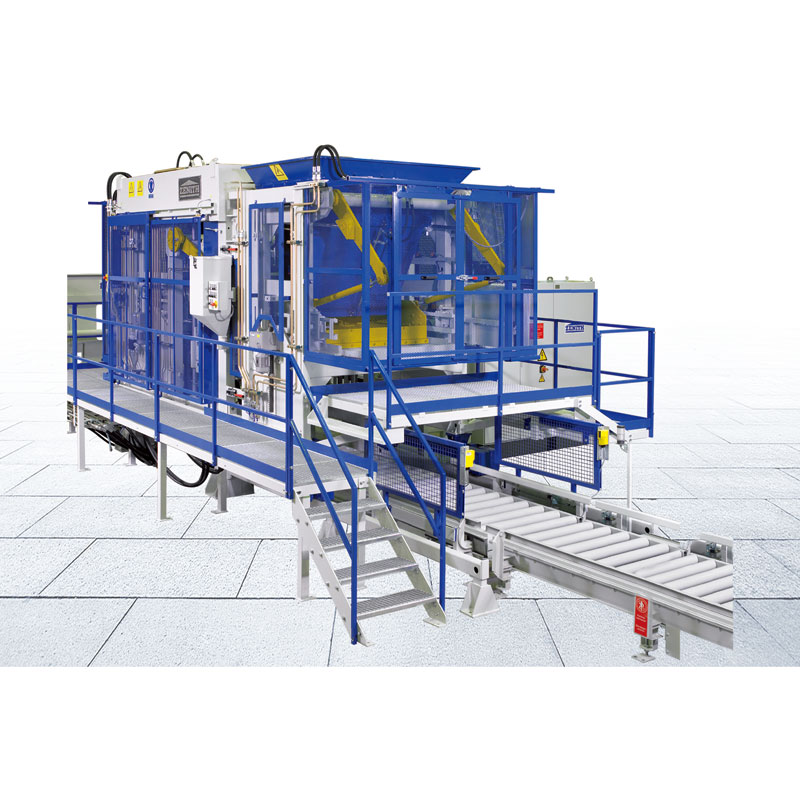

Zenith 844SC Brolæggerblokmaskine

Som den professionelle producent vil vi gerne give dig Zenith 844SC brolæggerblokmaskine. Zenith 844SC brolæggerblokmaskine er en højkapacitetsmaskine designet til effektiv produktion af brolæggerblokke. Den er udstyret med avanceret teknologi og funktioner for at sikre højkvalitets output og maksimal produktivitet.

Vigtigste teknologiske funktioner

1) Intelligent betjening: Dette udstyr anvender PLC intelligent interaktivt system, som styres af en 15 tommer berøringsskærm og PLC, til at fungere fuldautomatisk, halvautomatisk eller manuelt. Det venlige visualiserede betjeningsinterface er udstyret med datainput- og outputenhed.

2) Hegns rullende transportbånd: Denne Zenith 844SC Paver Block Machine bruger rullende transportbånd, med nøjagtig bevægelse, jævn kørsel, stabil ydeevne, lav støj, lav fejlrate, lang levetid osv. Det tilføjede hegn og kontinuerligt forbedrede sikkerhedskoncept yde den størst mulige sikkerhedsbeskyttelse for operatører.

3) Hurtigt formskift: Gennem dette system indstiller maskinen en række formkoefficientkriterier. Dette system har funktioner som hurtig mekanisk låsning, hurtig udskiftning af manipulationshoved og elektronisk reguleret højde på foderanordning, hvilket sikrer, at forskellige forme kan udskiftes med den hurtigste hastighed.

4) Justerbart vibrationsbord: Højden på vibrationsbordet kan justeres for at imødekomme kravet om at producere diversificerede produkter. Standardudstyret kan fremstille produkter med en højde på 50-500mm. Vi kan også producere produkter med speciel højde ved hjælp af speciel form efter kundernes krav.

5) Nøjagtig fodring: Feederen er sammensat af silo, styrebord, fodervogn og håndtagsaksel. Højden på anti-vrid styrepladebordet kan justeres, og glideskinnen kan placeres og flyttes

præcist. Håndtagets aksel og den ambilaterale fodervogn for stangdrev drives af hydraulisk tryk, og plejlstangen er justerbar, hvilket sikrer, at fodervognen bevæger sig vandret.

Tekniske data
1）Blokspecifikationer og produkthøjde

Maksimum	500 mm
Minimum	50 mm
Maks. højde af murstensstabel	640 mm
Max.produktionsareal	1.240*10.000 mm
Pallestørrelse (standard)	1.270*1.050*125 mm
Beholdervolumen af ​​basismateriale	Omkring 2100L

2) Maskinparametre

Maskinens vægt
Med pigmenter enhed	Omkring 14T
Med transportør, betjeningsplatform, hydraulikstation, pallelager mv	Omkring 9T
Maskinstørrelse
Max total længde	6200 mm
Max.total højde	3000 mm
Maks. total bredde	2470 mm
Maskintekniske parametre/energiforbrug
Vibrerende system	2 dele
Vibrationsbord	Max.80KN
Top vibration	Maks. 35KN
Hydraulisk system: sammensat sløjfe
Samlet flow	83L J min
Driftstryk	18 MPa
Energiforbrug
Max effekt	50KW
Kontrolsystem	SIEMENS S7-300(CPU315)

Zenith 844 Maskinlayout

Produktionskapacitet

Bloktype	Dimension (mm)	Billeder	Antal/cyklus	Cyklus tid	Produktionskapacitet (pr. 8 timer)
Rektangulær brolægger	200* 100*60		54	28s	1.092m2
Rektangulær brolægger (uden facemix)	200*100*60		54	25s	1.248m2
UNI Brolæggere	225*1125*60-80		40	28s	1.040m2
Curstone	150*1000*300		4	46s	2.496 stk
