Vigtigste teknologiske funktioner

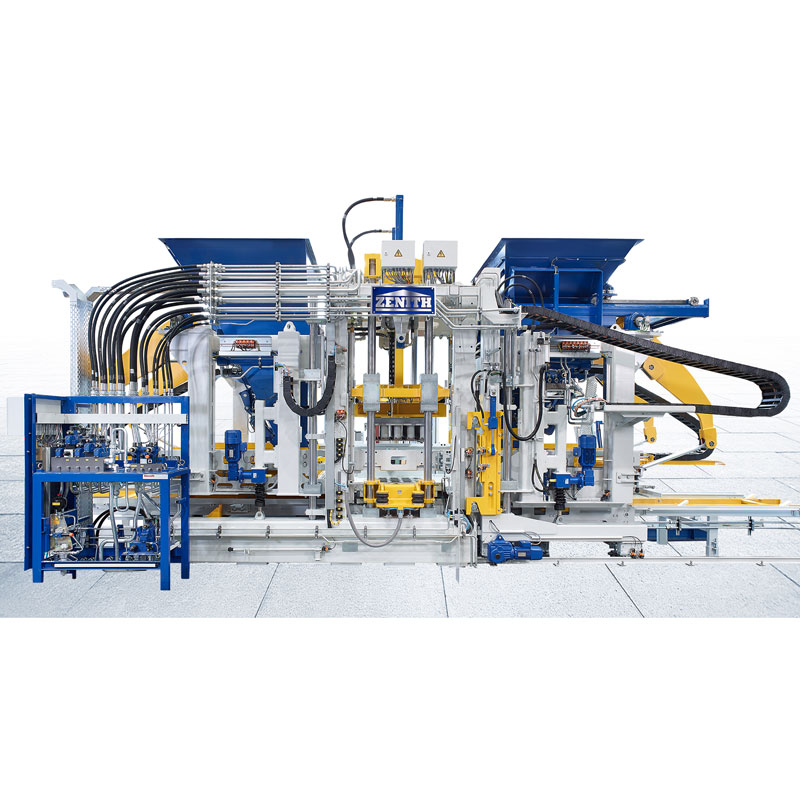

1) Du kan være sikker på at købe Zenith 1500 Single Pallet Block Making Machine fra vores fabrik. Det højkvalitets servokomprimeringssystem ved navn Ultra-Dynamic står for en meget høj komprimering og ekstrem dynamik. Det garanterer derfor en hurtig og effektiv produktion af topkvalitetsprodukter. Specielt til produkter med stor volumen og også til premium-produkter, som er produceret med for- og mellemvibration, giver dette vibrationssystem mange fordele. Systemet fungerer uden et oliebad, hvilket understøtter en miljøvenlig produktion med lav vedligeholdelse.
2) Brugen af skruebeslag til vibrationsbordet, motorens tværbjælke og rammens sidedele er et særligt træk ved denne Zenith 1500 Single Pallet Block Making Machine. Den er unik på markedet, da den kan tilpasse sig kundens produktionsforhold. Den skruede konstruktion sørger også for modstandsdygtige forbindelser og en fremragende stabilitet.

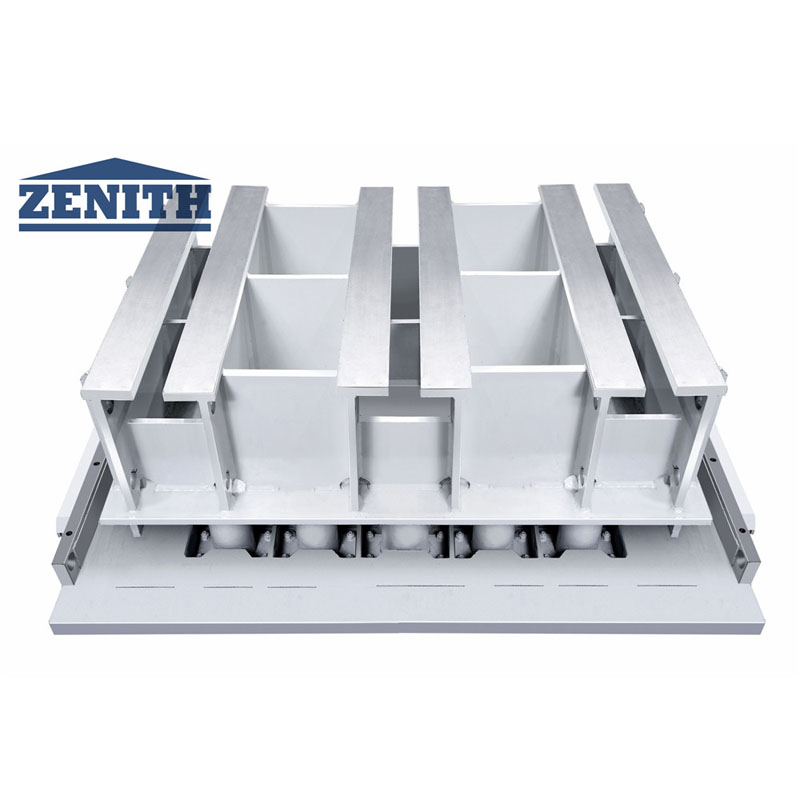

3) Den pneumatiske formspændeanordning sørger for et nemt formskifte. Formen placeres uden yderligere fastgørelser-f.eks. bolte på formholderen. Den fastgøres med de pneumatisk betjente spændegreb. Optimale vibrationsresultater og en længere levetid for formen opnås takket være de individuelle justeringer af for- og hovedvibration. Formspændeanordningen kan nu tilpasses til formfastgørelsessystemer fra andre maskin- og formproducenter.
4) Der er udviklet en ny travers til Zenith 1500 Single Pallet Block Making Machine, som gør det muligt at fjerne søjlerne individuelt fra siden. Denne nye funktion sparer meget tid under vedligeholdelsesarbejde, og udskiftningen kan udføres meget mere sikkert og med mindre indsats. Hele geometrien af denne samling inklusive søjler er identisk med den tidligere ZENITH 1500-maskine. Det er muligt at eftermontere denne nye travers på eksisterende maskiner.

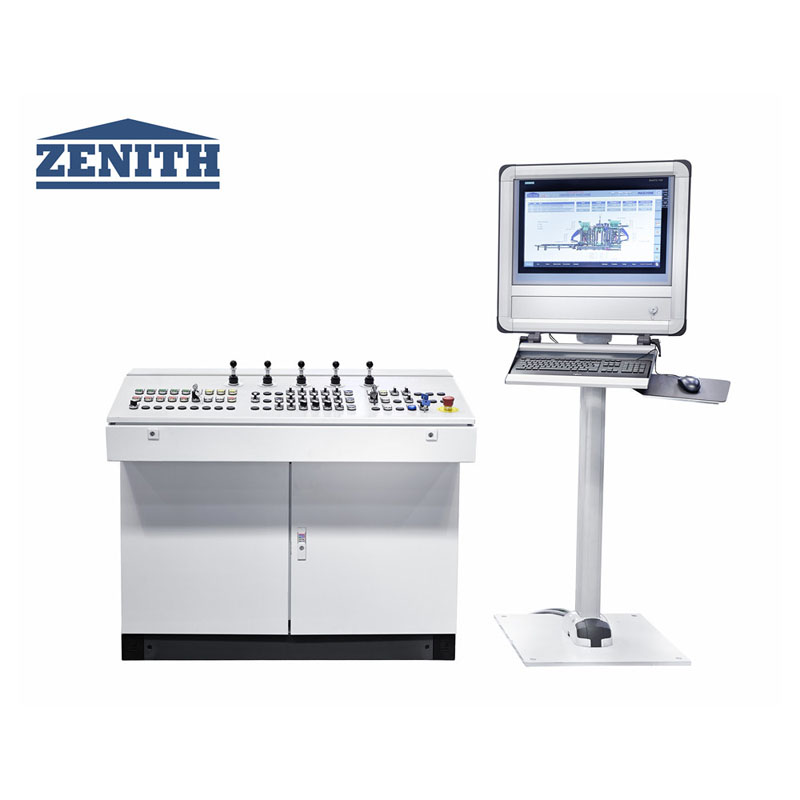

5) 5) Det selvforklarende og intuitive visualiseringskoncept garanterer en nem indlæring af maskinens betjening. Et nyt diagnostisk design understøtter operatørerne i at vælge de bedste justeringer. Tidskrævende fejlfinding er ikke længere nødvendig, og produktionsnedetider er reduceret til et minimum. Ved at bruge den nyeste databaseteknologi kan al information registreres, evalueres og lagres. Disse data er tilgængelige overalt takket være det komplette anlægsnetværk.
Tekniske data
Den grundlæggende konfiguration af Zenith 1500 enkelt blokfremstillingsmaskine | |
Maks. tavle størrelse | 1.400 mm x 1.200 mm x14 mm |
Støbning område | Ifølge layouttegningen af formen |
Produktstørrelse | 50 mm-500 mm |
Tekniske parametre for automatisk søn bil | |
Maks. lastekapacitet | 15 kg |
Maks. belastningskapacitet pr. indføringsstativ | Som design |
Maks. belastningskapacitet for hvert to lag indføringsstativ | Som design |
Indvendig bredde af støttebeslag | 1.060 mm |
Lag af indføringsstativ | Designet som ordningen |
Afstand til indføringsstativ | Som design |
Moder bils kørekraft | GODT 11KW |
Produkthøjde | |
Maks. højde | 500 mm |
Min. højde | 30 mm |
Stablehøjde | |
Maks. Stablehøjde (inklusive pallen) | 1.800 mm |
Maks. Produktionsområde (under produktion af standardstørrelse) | 1.350* 1.050 mm |
Pallestørrelse (standard) | 1.400*1.100 mm |
Stålpladetykkelse | 14 mm |
Grundmateriale silovolumen | |
Eksklusiv pigmenter silo | 1.500L |
Maskinhøjde | |
Eksklusiv pigmenter enhed | 35T |
Palletransportør | 1,6T |

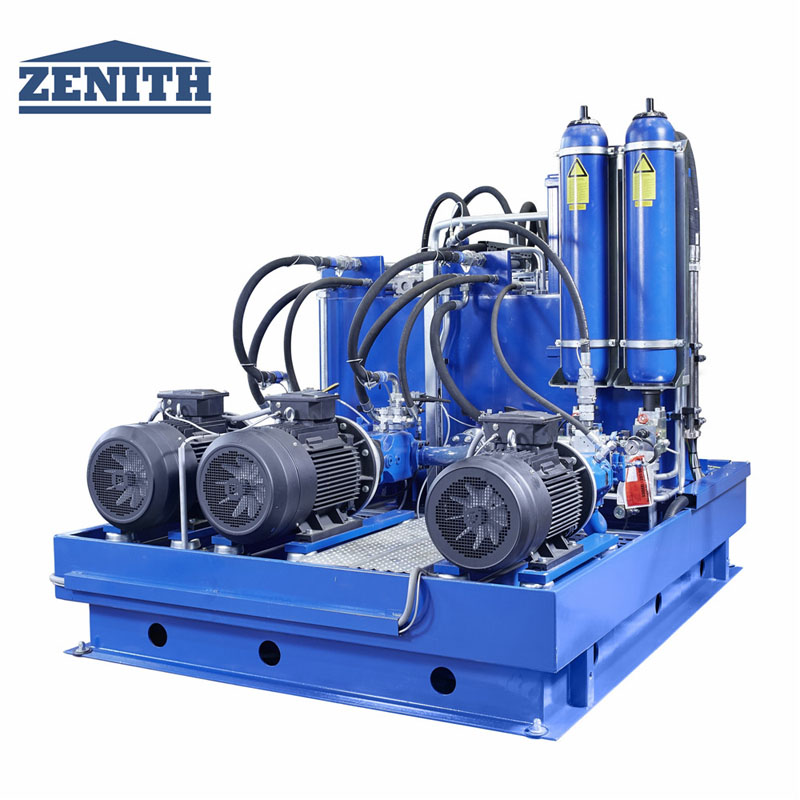

Hydraulisk enhed | 3.2T |
Maskinstørrelse | |
Maks. total længde | 8.250 mm |
Maks. total højde | 4.650 mm |
Maks. total bredde | 3.150 mm |
Maskintekniske parametre/ energiforbrug | |
Vibrationssystem | Servo vibrationssystem |
Vibrationsbord | Maksimum: 175KN, 60HZ |
Top vibration | Maksimum: 32KN |
Hydraulisk tryk | |
Samlet flow | 540L/min |
Driftstryk | 180 bar |
Maks. magt | 140 KW |

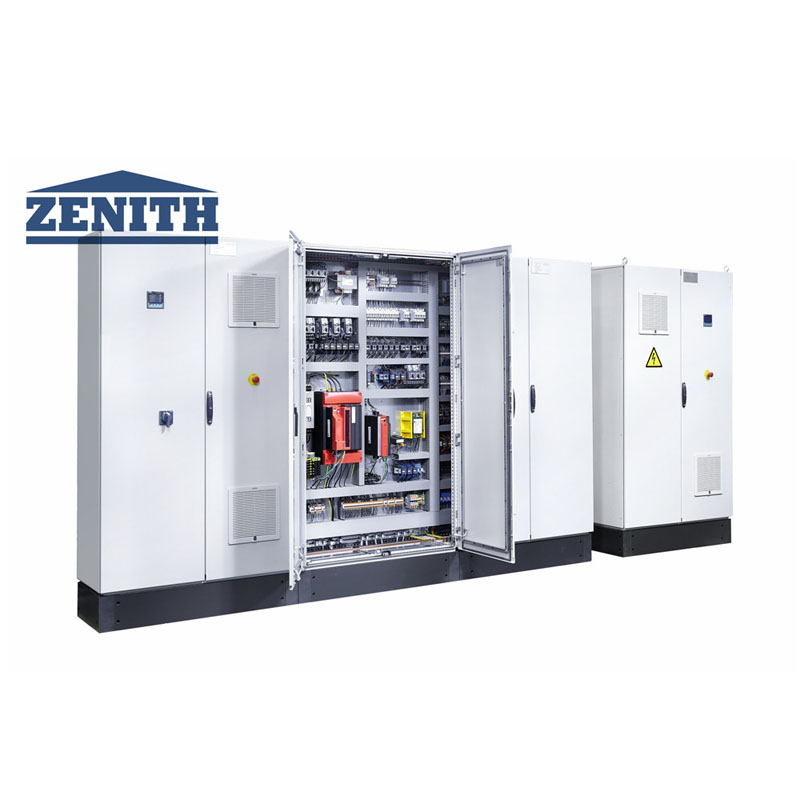

Kontrolsystem | Siemens S7-1500, touch screen konsol |
Produktionskapacitet
Bloktype | Dimension (mm) | Billeder | Antal/cyklus | Cyklus tid | Produktionskapacitet (pr. 8 timer) |
Hul blok | 400*200*200 | 15 | 15 sek | 28.800 stk | |
Rektangulær brolægger | 200*100*30 | 60 | 14s | 2.419m2 | |
Rektangulær brolægger (uden facemix) | 200*100*80 | 60 | 115 | 3.110m2 | |
Curstone | 150*1000*300 | 6 | 20'erne | 8.640 stk |
