Vigtigste teknologiske funktioner
1)Frekvenskonverteringsteknologikontrol

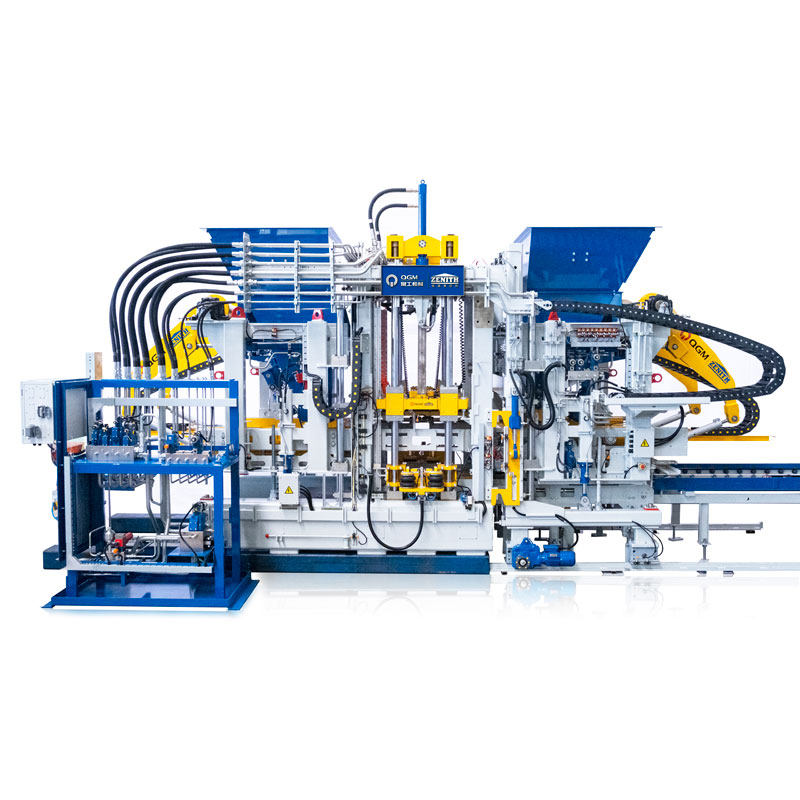

Reducer motorens startstrøm og blød startfunktionskontrol, forlæng motorens levetid. Hovedoscillatoren i ZN1000C betonblokmaskine vedtager lavfrekvent standby og højfrekvent drift, hvilket forbedrer driftshastigheden og produktkvaliteten. Reducer skader på mekanisk tilbehør og motor, forlæng motorens og mekaniske levetid. Frekvensomformeren sparer omkring 20%-40% strøm end den traditionelle konverter.
2)Tyskland Siemens PLC kontrolsystem, Siemens touchscreen, Tyskland
Nem betjening, lavt fejlforhold, ZN1000C betonblokmaskine kører stabilitet og høj pålidelighed. Brug den mest avancerede industrielle internetteknologi, indse fjernfejlfinding og vedligeholdelse. PLC og touchscreen bruger PROFINET internettet sammen, praktisk til systemdiagnose og WEB-udvidelse. Opnå problemdiagnose og alarmsystem konstant, praktisk til maskinvedligeholdelse og fejlfinding. PLC kørende data til permanent bevaring.
3)Vibrationssystem
Vibrationsbord består af dynamisk bord og statisk bord. Når vibration begynder, vibrerer det dynamiske bord, det statiske bord forbliver statisk. Strukturen er designet til at sikre amplituden af vibrationsbordet for at sikre den høje kvalitet af betonprodukter. Vibrationsbord af HARDOX stål. Vibrationstilstand: brug af vibrationsbordet vibration + topform vibration; vibrationsmotor installation vibrationsdæmpende anordning og luftkøleanordning.
4) Fodersystem
Motor anvender SEW-motorer, som styrer to blandeaksler. Foderramme, bundplade og blandeblad er lavet af højtydende HARDOX stål, placeringen af bundpladen kan justeres. Fodersystemet har tætningsanordning for at forhindre lækage. Døren til udkastet styres af SEW-motoren.
5)Hydraulisk station
Hydrauliske pumper og hydrauliske ventiler vedtager internationale mærker. Rør bruger "Flangeforbindelse, bekvem installation og vedligeholdelse. Flerpunkts trykdetektionspunkt, bekvem detektering. Digital temperatur- og blokeringsalarmfunktion. Motor- og pumpeforbindelse, flangeforbindelse, god koaksial. Dynamisk proportionalventil og konstant kraftpumpe, hastighedsregulering, spændingsregulering, energibesparelse.
Tekniske data
Maks. Dannende område | 1.100*820 mm |
Højde på færdigt produkt | 20-300 mm |
Støbecyklus | 15-25 sek |
Spændende kraft | 80KN |
Palle størrelse | 1.200*870*(12-45)mm |
Dannende bloknummer | 390*190*190mm (10 blokke/form) |
Vibrationsbord | 2*7,5KW |
Top vibration | 2*0,55KW |
Elektrisk styresystem | SIEMENS |
Samlet vægt | 42,25KW |
Maskinens dimension | 12T |
Produktionskapacitet
Bloktype | Produktion | ZN1000C blok Fremstillingsmaskine |
240*115*53 mm |
Antal dannede blokke (blok/form) | 50 |
Kubikmeter/time(m3/time) | 13-18 | |
Kubikmeter/dag (m3/ 8 timer) | 1005-1400 | |
Antal mursten (blokke/m3) | 683 | |
390*190*190 mm |
Antal dannede blokke (blok/form) | 9 |
Kubikmeter/time(m3/time) | 22.8-30.4 | |
Kubikmeter/dag (m3/ 8 timer) | 182,5-243,3 | |
Antal mursten (blokke/m3) | 71 | |
400*400*80mm |
Antal dannede blokke (blok/form) | 3 |
Kubikmeter/time(m3/time) | 69,1-86,4 | |
Kubikmeter/dag (m3/ 8 timer) | 553-691,2 | |
Antal mursten (blokke/m3) | 432-540 | |
245*185*75 mm |
Antal dannede blokke (blok/form) | 15 |
Kubikmeter/time(m3/time) | 97,5-121,5 | |
Kubikmeter/dag (m3/ 8 timer) | 777,6-972 | |
Antal mursten (blokke/m3) | 2160-2700 | |
250*250*60 mm |
Antal dannede blokke (blok/form) | 8 |
Kubikmeter/time(m3/time) | 72-90 | |
Kubikmeter/dag (m3/ 8 timer) | 576-720 | |
Antal mursten (blokke/m3) | 1152-1440 | |
225*112,5*60 |
Antal dannede blokke (blok/form) | 25 |
Kubikmeter/time(m3/time) | 91,1-113,9 | |
Kubikmeter/dag (m3/ 8 timer) | 728,9-911,2 | |
Antal mursten (blokke/m3) | 3600-4500 | |
200*100*60 |
Antal dannede blokke (blok/form) | 36 |
Kubikmeter/time(m3/time) | 103,7-129,6 | |
Kubikmeter/dag (m3/ 8 timer) | 829,4-1036,8 | |
Antal mursten (blokke/m3) | 5184-6480 | |
200*200*60 |
Antal dannede blokke (blok/form) | 4 |
Kubikmeter/time(m3/time) | 72-90 | |
Kubikmeter/dag (m3/ 8 timer) | 576-720 | |
Antal mursten (blokke/m3) | 576-720 |
